行星减速机内部结构以及运转原理

减速机系列中的行星减速机赢彩网welcome在现代各大工业行业中使用的比较频繁，但是人们还没有完全认识到行星减速机的内部结构以及工作原理，而杭州摩森机电行星减速机厂家做出详细介绍，并且针对于行星减速机的内部结构以及运转原理做出图解

行星减速机传动各个零部件及功能

主要传动结构为:行星轮,太阳轮,外齿圈.行星轮减速其实就是齿轮减速的原理,它有一个轴线位置固定的齿轮叫中心轮或太阳轮,在太阳轮边上有轴线变动的齿轮,即既作自转又作公转的齿轮叫行星轮,行星轮有支持构件叫行星架,通过行星架将动力传到轴上,再传给其它齿轮.它们由一组若干个齿轮组成一个轮系.只有一个原动件,这种周转轮系称为行星轮系.

行星减速机运转原理（图解）

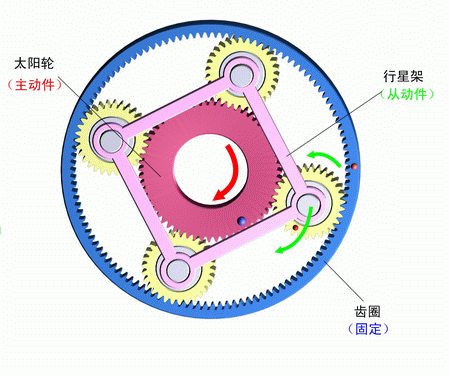

（1）齿圈固定，太阳轮主动，行星架被动。

从演示中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。

点击进入无广告的流畅读图模式。

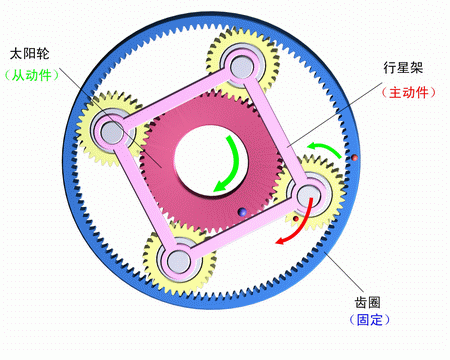

2）齿圈固定，行星架主动，太阳轮被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。

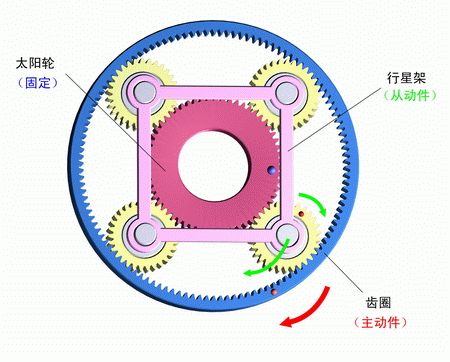

赢彩网welcome3）太阳轮固定，齿圈主动，行星架被动。

从演示中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。

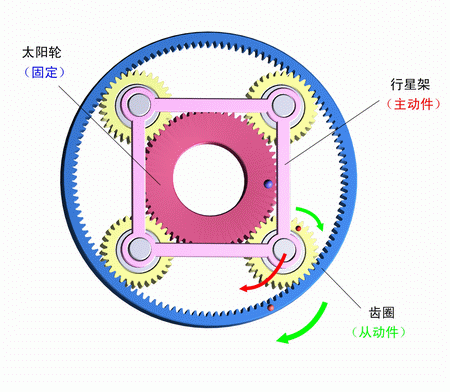

赢彩网welcome4）太阳轮固定，行星架主动，齿圈被动。

赢彩网welcome从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。

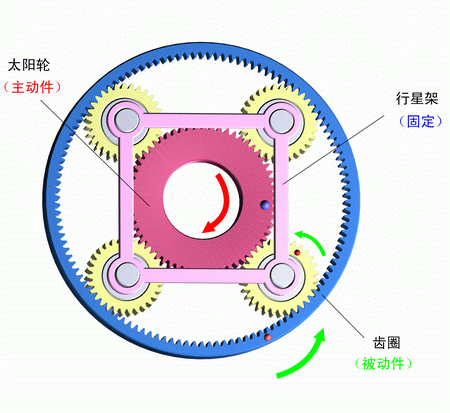

（5）行星架固定，太阳轮主动，齿圈被动。

赢彩网welcome从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。

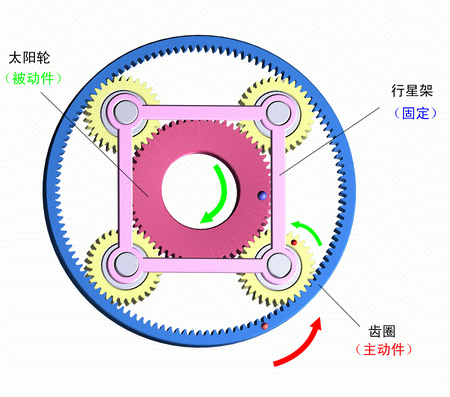

6）行星架固定，齿圈主动，太阳轮被动。

从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。

7）把三元件中任意两元件结合为一体的情况：

当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。

从演示中我们可以看出，行星齿轮间没有相对运动，作为一个整体运转，传动比为1，转向相同。汽车上常用此种组合方式组成直接档。

赢彩网welcome8)三元件中任一元件为主动，其余的两元件自由：

从分析中可知，其余两元件无确定的转速输出。第六种组合方式，由于升速较大，主被动件的转向相反，在汽车上通常不用这种组合。其余的七种组合方式比较常用。
